Военный стандарт MIL-STD 810


Описание военного стандарта MIL-810

Военный стандарт MIL-STD-810

MIL-STD 810 (Military Standard) - военный стандарт США, регламентирующий уровень защиты оборудования от различных внешних воздействий (вибрация, влага, удары, температура и т.п.). Обычно применяется к абонентскому радиосвязному оборудованию. Изданный американским Министерством обороны в 60-х годах 20 века стандарт MIL-STD 810 претерпел ряд изменений. Его последняя версия MIL-STD 810F была выпущена в 2000 г. Стандарт включает ряд пунктов, которые как правило перечисляются при ссылке на стандарт (например, соответствие стандарту MIL-STD C/D/E/).

В настоящее время соответствие стандарту MIL-STD-810F обязательно для всей военной техники США и стран НАТО.

MIL-STD810F имеет ряд руководящих принципов и испытательных методов для определения устойчивости к воздействию естественных неблагоприятных окружающих явлений на оборудование, используемое в военных или коммерческих целях. Многое оборудование, поставляемое ЗАО "Вива-Телеком" соответствует требованиям данного стандарта и может работать в самых жестких условиях.

Общая классификация методов проверки по стандарту MIL-STD 810F


Номер методаПроверяемое воздействие
500.4 Низкое давление (для оценки поведения оборудования в воздушных полетах)
501.4 Высокая температура (эксплуатация и хранение)
502.4 Низкая температура (эксплуатация и хранение)
503.4 Температурный шок (как прибор выдерживает резкие температурные изменения)
504 Загрязнение жидкостями
505.4 Солнечная радиация
506.4 Дождь
507.4 Влажность
508.5 Плесень
509.4 Соляной туман
510.4 Песок и пыль
511.4 Взрывоопасная атмосфера
512.4 Утечки
513.5 Ускорения
514.5 Вибрация
515.5 Акустический шум
516.5 Транспортный шок (поведение устройства при работе на транспортных средствах)
518 Кислотная атмосфера
519.5 Оружейная вибрация
520.2 Комбинированная температура, влажность, вибрация
521.2 Обледенение
522 Баллистический шок
523.2 Комбинированный: виброакустика / температура

Ниже представлено описание стандарта и испытаний, которые определяют уровень качества изделия и способность работы его в неблагоприятных окружающих средах:


Удары

Типы ударов Требование Испытательный метод по стандарту MIL-STD 810F Способ проведения и положительный результат
Механический удар Включенное состояние:
20 г, 11 мс, полу-синусоида
Метод 516.5 Испытание проводится, когда изделие находится в рабочем состоянии. Потеря работоспособности изделия не обнаружена.
Выключенное состояние:
40 г, 11 мс, полу-синусоида
Удар "Встряска" 75 г, 11 мс, полу-синусоида Метод 516.5 Испытание проводится, когда изделие находится в рабочем состоянии в креплении транспортного средства. Потеря работоспособности изделия не обнаружена.

Вибрации

Уровень прочности изделия во многом определяется устойчивостью к вибрации, которая определяет способность устройства противостоять постоянным эффектам вибрации (особенно если изделие установлено и используется в транспортном средстве). Постоянная вибрация затрагивает работу процессора, и способна привести к отказу системы. При тестировании изделия на постоянную вибрацию необходимо максимально приблизить к реальности уровень тестирования и подвергнуть вибрации изделие, как если бы оно было установлено во внедорожнике.

Типы вибраций Требование Испытательный метод по стандарту MIL-STD 810F Способ проведения и положительный результат
Вибрация (вне транспортного средства) Постоянная вибрация 0.04g^2/Hz, 20Hz-1000Hz-6dB / актив.1000Hz - 2000Hz Метод 514.5 Испытание проводится, когда изделие находится в рабочем состоянии. Потеря работоспособности изделия не обнаружена.
Вибрация (в транспортном средстве) Имитация внедорожного транспортного средства Метод 514.5 Испытание проводится, когда изделие находится в рабочем состоянии. Приемлемая временная потеря функции, с последующим восстановлением в автоматическом режиме, без вмешательства пользователя.

Устойчивость к неблагоприятным условиям

Уровень прочности изделия определяется устойчивостью, устройства к "загрязнителям" (пыли и влажности) и другим неблагоприятным условиям: туману, воздействию соли, солнечному излучению.

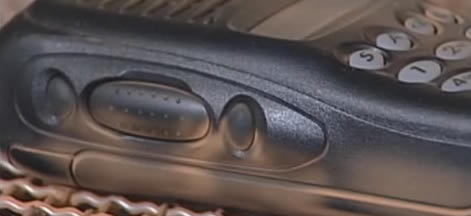

Проверка радиостанции при воздействии пыли и песка
Проверка работы радиостанции при воздействии пыли и песка


Тип воздействия Требование Испытательный метод по стандарту MIL-STD 810F Способ проведения и положительный результат
Относительная влажность От 0 % до 95 % (+3/-5 %) влажности, 23° C к 60° C, 10 циклов 48 часов Метод 507.4 Испытание проводится, когда изделие находится в рабочем состоянии. Попадание влаги во внутрь корпуса не обнаружено.
Солнечное излучение 1120 В/м2 (355 Btu/фт2/ч) UVB@ 50° C, 7 циклов по 24 часа Метод 505.4 Испытание проводится, когда изделие находится в нерабочем состоянии. Выцветание или деформация устройства не обнаружены.
Дождь Ветер с дождем 10 кубических литров в час (4 цикла) Метод 506.4 Процедура I Испытание проводится, когда изделие находится в рабочем состоянии. Проникновение влаги не обнаружено.
Дождь Крупные капли 7 гал/фт2/ч Метод 506.4 Процедура III (Капля) Испытание проводится, когда изделие находится в рабочем состоянии. Проникновение влаги не обнаружено.
Песок и пыль Размер частицы <149 mm, 10 ± 7 г/м3 плотность частицы 1.5 м/с при скорости ветра 8.9 м/сек Метод 510.4 Процедура I (Пыльная буря) Испытание проводится, когда изделие находится в рабочем состоянии. Проникновение песка или пыли не обнаружено.
Туман и воздействие соли 5%-ый солончак до 48 часов (12 влажных часов, 12 сухих часов, по 2 цикла) Метод 509.4 Испытание проводится, когда изделие находится в рабочем состоянии. Деформация устройства не обнаружена. Проникновение влаги не обнаружено.

Воздействие экстремальных температур

Уровень прочности изделия определяется способностью противостоять резким перепадам температур в рабочем режиме (особенно когда устройство используется снаружи или установлено в транспортном средстве), что может вывести устройство из строя.


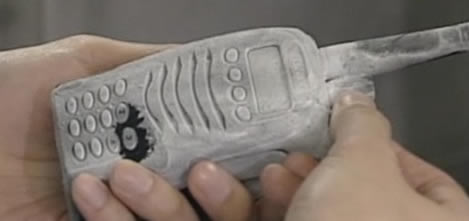

Проверка радиостанции при воздействии низких температур
Проверка работы радиостанции при воздействии низких температур


Особенности Требование Испытательный метод по стандарту MIL-STD 810F Способ проведения и положительный результат
Рабочая температура -20° C + 60° C Методы 501.4, 502.4 Испытание проводится, когда изделие находится в рабочем состоянии. Временная, не устойчивость в работоспособности или потеря данных не обнаружены.
Температура хранения -40° C + 75° C Методы 501.4, 502.4 Испытание проводится, когда изделие находится в нерабочем состоянии. Потеря данных не обнаружена.
Тепловой удар > 1.5° C < 5° C / минута -20° C + 60° C Тестирование в течение одного цикла Испытание проводится, когда изделие находится в рабочем состоянии. Временная, неустойчивость в работоспособности или потеря данных не обнаружены.

Многие радиостанции и аксессуры соответствуют данному военному стандарту. Например, профессиональные радиостанции Motorola, Kenwood, Icom обязательно проходят сертификацию производителем по этому стандарту.
