Основные характеристики

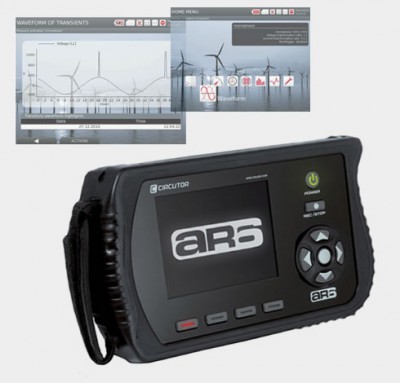

Circutor AR6 анализатор качества и количества электроэнергии разработан специально для измерения, вычисления, записи и анализа параметров переменного напряжения и тока, включая гармонические составляющие до 49 порядка, в однофазных и трехфазных сетях. Анализатор электричества ЦИРКУТОР имеет 5 входов по напряжению и 5 токовых входов: токи по трем фазам, нейтрали и ток утечки.
Прибор определения качества и количества электроэнергии AR6 позволяет определять кратковременную и длительную дозы фликера, отображать круговые векторные диаграммы с указанием небаланса и нессиметрии напряжения, выводить на 5,7" полноцветном дисплее реальные формы кривых измеряемых параметров с возможностью сохранения картинки на экране в отдельный файл (фотофункция), определять и фиксировать скачки, провалы и прерывания напряжения на интервале от 10 мс с частотой 6400 выборок за период, передавать по USB интерфейсу записанные в большую встроенную память (1 Мб- 5000 полных измерений анализатором) на ПК для дальнейшей визуализации анализа и генерирования отчета в новом фирменном русифицированном программном обеспечении Power Vision Plus (ПО разработано для Windows).
AR6 автоматически определяет коэффициент трансформации по току в зависимости от типа подключаемых токоизмерительных клещей. Анализатор электричества Circutor имеет полностью руссифицированный интерфейс, а благодаря интуитивно понятному управлению, работа с анализатором будет быстрой и легкой.
Модель анализатора количества и качества электрической энергии CIRCUTOR AR6 в процессе внесения в Государственный Реестр СИ РФ.
Техническое описание анализатора Circutor AR6
Характеристики токовых входов
Входы для измерения тока: 1, 2, 3, N, Leak.
Входное напряжение: 0-2 В.
Пределы измерения: от 1 до 120% In.
Измерение тока в первичной цепи: зависит от используемых датчиков тока.
Допустимая перегрузка: 3 In.
Потребляемая мощность: <0,0004 BA.
Специальные функции: измерение тока утечки с использованием опции включения/выключения фильтра нижних частот.
Характеристики входов напряжения
Входы для измерения напряжения: U1, U2, U3, UN, Earth.
Пределы измерения входного напряжения: Un= 10- 800 В эфф. напряжения фаза-нейтраль.
Количество входов: 5.
Пиковое напряжение: 2500 В.
Крест-фактор: 1,0...1,875.
Полоса пропуская: 3,2 кГц.
Входной импеданс: 10 МОм.
Уровень долговременного перенапряжения: 1000 В эфф.
Уровень перенапряжения при переходных процессах длительностью <1 с: 2500 В.
Абсолютное максимальное напряжение: 6 кВ.
Потребляемая мощность: <0,04 ВА.
Максимальное напряжение в измерительной цепи
1000В для CAT III/ 600 В для CAT IV при высоте размещения ниже 3000 м.
1000В для CAT II/ 600 В для CAT III/ 300 В CAT IV при высоте размещения свыше 3000 м.
Пределы измерений: 10.00...800.00 В эфф.
Разрешение: 0,01 В эфф.
Точность: ±0,5% Vnom.
Характеристики ЖК-дисплея
Размер индикаторной панели: 5,7" (по диагонали).
Активная область ЖКД: 116,16 мм x 87,12 мм (ширина x высота).
Количество пикселей: 640 x 480 пикселей.
Тип разрешения: VGA.
Цвет дисплея: белый.
Количество цветов: 262000.
Тип подсветки: светодиодная.
Требования к окружающей среде
Рабочая температура: от 0 до +50°C.
Температура хранения: от -10 до +60°C.
Влажность: от 5 до 95%.
Механические характеристики
Габариты: 283 x 168 x 80 мм.
Вес: 1,640 кг.
Все характеристики
Прибор определения качества и количества электроэнергии AR6 позволяет определять кратковременную и длительную дозы фликера, отображать круговые векторные диаграммы с указанием небаланса и нессиметрии напряжения, выводить на 5,7" полноцветном дисплее реальные формы кривых измеряемых параметров с возможностью сохранения картинки на экране в отдельный файл (фотофункция), определять и фиксировать скачки, провалы и прерывания напряжения на интервале от 10 мс с частотой 6400 выборок за период, передавать по USB интерфейсу записанные в большую встроенную память (1 Мб- 5000 полных измерений анализатором) на ПК для дальнейшей визуализации анализа и генерирования отчета в новом фирменном русифицированном программном обеспечении Power Vision Plus (ПО разработано для Windows).
AR6 автоматически определяет коэффициент трансформации по току в зависимости от типа подключаемых токоизмерительных клещей. Анализатор электричества Circutor имеет полностью руссифицированный интерфейс, а благодаря интуитивно понятному управлению, работа с анализатором будет быстрой и легкой.
Модель анализатора количества и качества электрической энергии CIRCUTOR AR6 в процессе внесения в Государственный Реестр СИ РФ.
Техническое описание анализатора Circutor AR6
Характеристики токовых входов
Входы для измерения тока: 1, 2, 3, N, Leak.
Входное напряжение: 0-2 В.
Пределы измерения: от 1 до 120% In.
Измерение тока в первичной цепи: зависит от используемых датчиков тока.
Допустимая перегрузка: 3 In.
Потребляемая мощность: <0,0004 BA.
Специальные функции: измерение тока утечки с использованием опции включения/выключения фильтра нижних частот.
Характеристики входов напряжения
Входы для измерения напряжения: U1, U2, U3, UN, Earth.
Пределы измерения входного напряжения: Un= 10- 800 В эфф. напряжения фаза-нейтраль.
Количество входов: 5.
Пиковое напряжение: 2500 В.
Крест-фактор: 1,0...1,875.
Полоса пропуская: 3,2 кГц.
Входной импеданс: 10 МОм.
Уровень долговременного перенапряжения: 1000 В эфф.
Уровень перенапряжения при переходных процессах длительностью <1 с: 2500 В.
Абсолютное максимальное напряжение: 6 кВ.
Потребляемая мощность: <0,04 ВА.
Максимальное напряжение в измерительной цепи
1000В для CAT III/ 600 В для CAT IV при высоте размещения ниже 3000 м.
1000В для CAT II/ 600 В для CAT III/ 300 В CAT IV при высоте размещения свыше 3000 м.
Пределы измерений: 10.00...800.00 В эфф.
Разрешение: 0,01 В эфф.
Точность: ±0,5% Vnom.
Характеристики ЖК-дисплея
Размер индикаторной панели: 5,7" (по диагонали).
Активная область ЖКД: 116,16 мм x 87,12 мм (ширина x высота).
Количество пикселей: 640 x 480 пикселей.
Тип разрешения: VGA.
Цвет дисплея: белый.
Количество цветов: 262000.
Тип подсветки: светодиодная.
Требования к окружающей среде
Рабочая температура: от 0 до +50°C.
Температура хранения: от -10 до +60°C.
Влажность: от 5 до 95%.
Механические характеристики
Габариты: 283 x 168 x 80 мм.
Вес: 1,640 кг.
Все характеристики
Обзор особенностей
Что измеряет анализатор качества и количества электроэнергии Циркутор AR6
- Напряжения (фаза-нейтраль, фаза-фаза) каждой фазы и среднее
- Токи каждой фазы и среднее
- Частоту сети
- Коэффициент мощности в каждой фазе
- Активную, индуктивную и емкостную мощности по фазам и суммарно
- Неравномерность нагрузки
- Перекос фаз
- Активную, индуктивную и емкостную (потребленную и выданную) энергии
Для чего нужен анализатор электричества Circutor AR6
- Для энергоаудита придприятий, заводов, школ, медицинских учреждений
- Для определения причин поломок различного оборудования
- Для оптимизации и модернизации потребления энергии
- Для подбора энергосберегающих систем и оборудования
- Для проверки счетчиков электрической энергии
Основные особенности анализатора электрической энергии AR6
- Портативный анализатор имеет небольшой размер, маленький вес
- Анализатор измеряет действительные среднеквадратичные значения (R.M.S)
- Измерение мгновенных, максимальных и минимальных значений каждого отдельного электрического параметра
- Измерение количества электрической энергии
- Измерение гармоник, тока нейтрали
- Возможность установки порога записи, таким образом, в память будут записываться только те данные, измеренные значения которых находятся вне определенного порога
- Автоматический сбор данных в память через определенные пользователем промежутки времени
Комплектность поставки
1. Circutor AR6 процессорный блок анализатора электроэнергии.
2. 4AM54-FLEX Kit токоизмерительные гибкие кольца трёхдиапазонные- 4 шт.
3. Power Vision Plus программное обеспечение.
4. Интерфейсный USB кабель.
5. Фазные провода с зажимами типа "Крокодил"- 5 шт.
6. Карта памяти SD 2 Гб.
7. Сетевой адаптер.
8. Чехол для процессорного блока AR6.
9. Сумка для переноски.
10. Инструкция пользователя.
Производитель
| Circutor Страна производства или сборки: Испания  Гарантийный срок: 12 мес. со дня продажи Дата размещения в каталоге: 01.03.2012 |
