Проверка и настройка режекторных дуплексных фильтров

В данной статье Вива-Телеком рассказывает о настройке режекторного дуплексного фильтра. Все замечания и пожелания направляйте по адресу технической поддержки: служба технической поддержки Вива-Телеком.

Комплект оборудования для настройки и проверки дуплексного фильтра

Дуплексные фильтры необходимы для работы ретранслятора с одной антенной. Они изолируют частоту передачи от частоты приема ретранслятора.

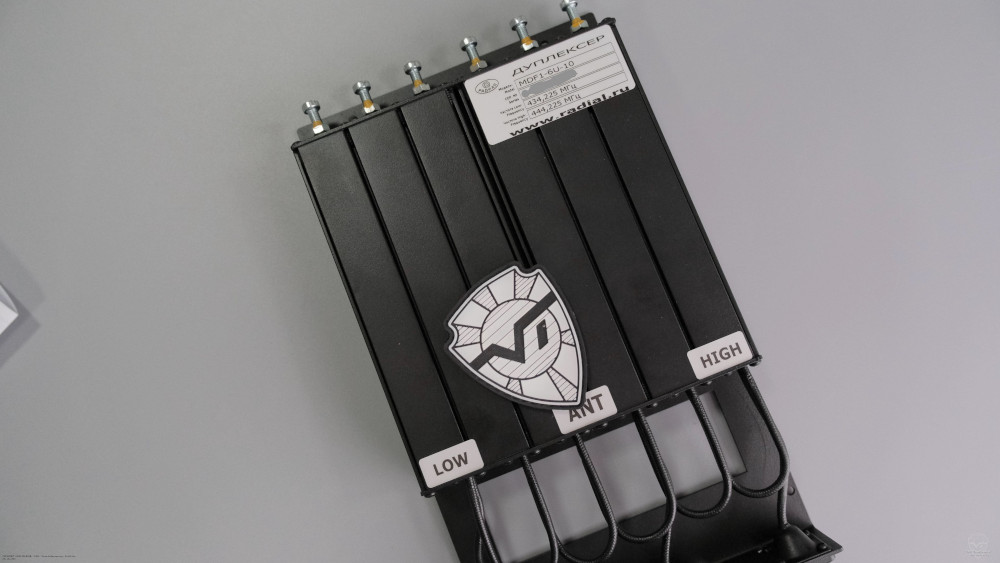

На рисунке 1 показан малогабаритный дуплексный режекторный фильтр с разносом частот между приемом и передачей в 8-13 МГц. Он стоит из двух отдельных секций для частоты LOW и HIGH. Каждая секция фильтра имеет три звена и настраивается отдельно настроечными винтами. Разъем ANT используется для подключения антенны.

Малогабаритный дуплексный режекторный фильтр

Малогабаритный дуплексный режекторный фильтр

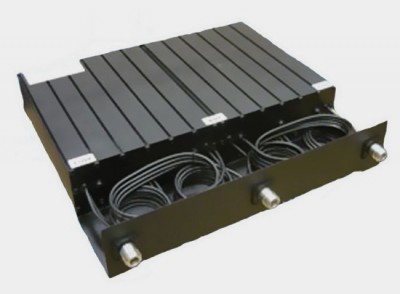

Рис. 1. Дуплексный фильтр малогабаритный.

Для проверки и настройки дуплексера необходимо следующее оборудование:
1. Треккинг генератор.
2. Эквивалент нагрузки.
3. Анализатор спектра.

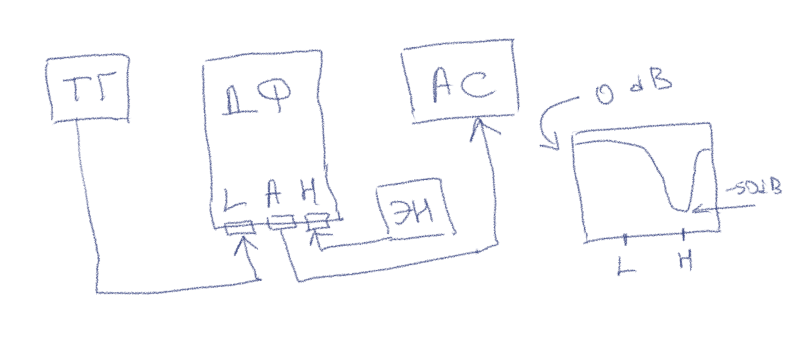

На рисунке 2 показан типовой состав измерительного комплекса для проверки и настройки дуплексного фильтра.
Измерительный комплекс для проверки и настройки дуплексного фильтра

Измерительный комплекс для проверки и настройки дуплексного фильтра

Рис. 2. Состав оборудования для проверки и настройки фильтра дуплексного.

Обозначения на рисунке.

ДФ	Дуплексный фильтр
L	Низкая частота фильтра LOW
A	Разъем для подключения антенны ANT
H	Высокая частота фильтра HIGH
ТГ	Треккинг генератор
ЭН	Эквивалент нагрузки
АС	Анализатор спектра

Режим работы.
1. Для настройки вехней частоты HIGH подключаем выход треккинг генератора к разъему LOW. Антенный разъем подключаем к анализатору спектра. Зачастую треккинг генератор и анализатор спектра это единый измерительный прибор. К выходу HIGH подключаем эквивалент нагрузки. Запускаем треккинг генератор и смотрим ослабление сигнала на частоте HIGH при подаче сигнала на разъем LOW. Референсный уровень АС ставим на 0 дБ. Размерность по вертикали 10 дБ. По горизонтали ширина больше размера разноса частот приема и передачи. Отмечаем уровень ослабления на частоте HIGH для расчета изоляции фильтра. Если требуется настройка, то настраиваем последовательно звенья фильтра LOW по одному обороту. Смотрим смещение максимального ослабления на частоте HIGH. 2. Повторяем проверку и настройку на частоте LOW. Для этого подключаем треккинг генератор к разъему HIGH, ослабление смотрим на частоте LOW.

3. Складываем полученные значения ослабления на обеих частотах для получения значение изоляции фильтра.

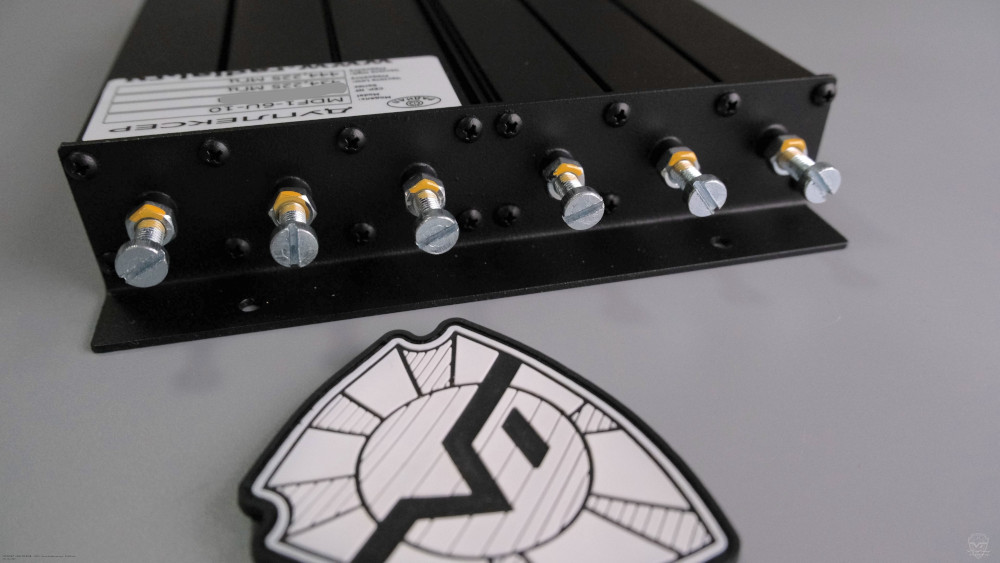

На рисунке 3 показаны настроеные винты звеньев фильтра LOW & HIGH. По три винта на каждую банку.

Настроечные винты дуплексного фильтра

Рис. 3. Настроечный винты звеньев дуплексного фильтра.

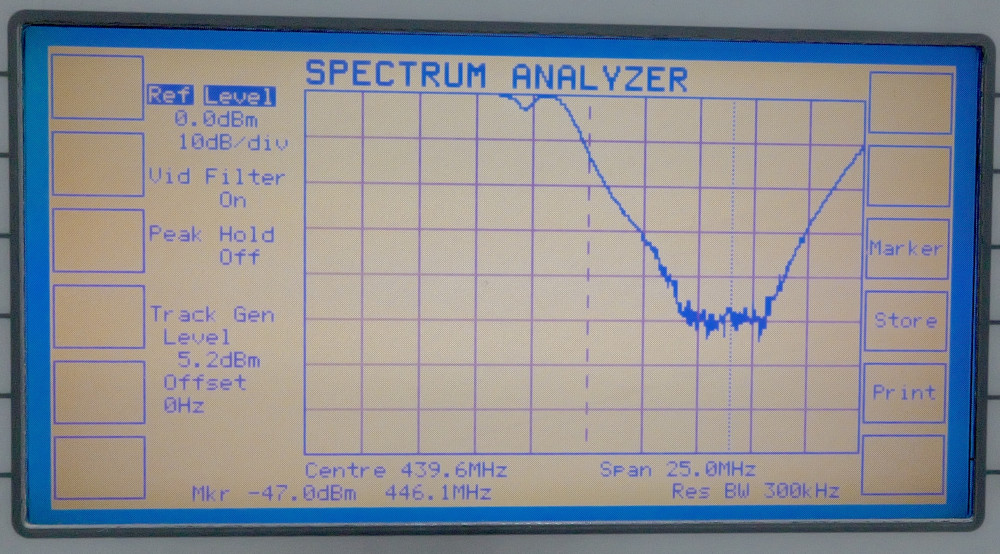

На рисунке 4 показаны экран анализатора спектра с текущей настройкой частоты HIGH, равной 446.1 МГц. Частота LOW 433.1 МГц. То есть разнос в данном случае между частотами приема и передачи составляет 13 МГц. Треккинг генератор подключен к разъему LOW.

Дисплей прибора для проверки дуплексного фильтра

Дисплей прибора для проверки дуплексного фильтра

Рис. 4. Дисплей прибора Marconi 2945A в режиме треккинг генератора и анализатора спектра.

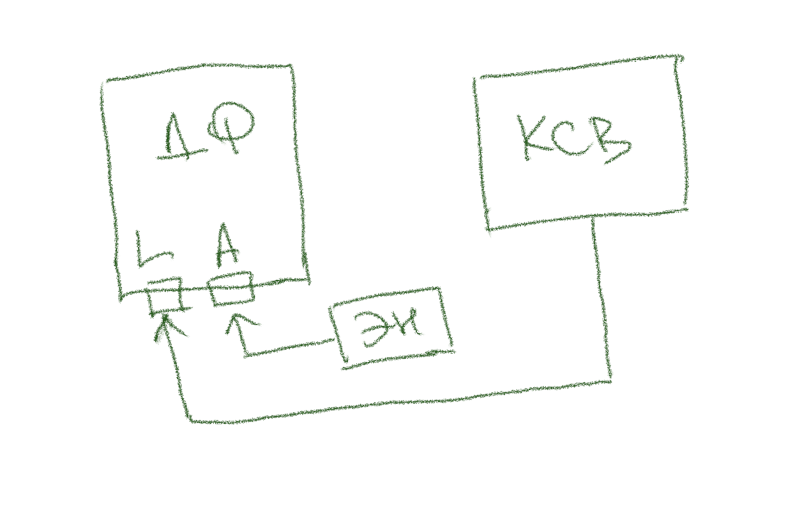

Комплект для проверки КСВ дуплексного фильтра

После настройки также желательно провести проверку КСВ (коэффициента стоячей волны) настроенного дуплексного фильтра. КСВ отражает зависимость прямой мощности к отраженной. Идеальное значение равно 1. На рисунке 5 показан типовой состав оборудования для данного измерения.
Проверка КСВ дуплексного фильтра

Рис. 5. Комплект оборудования для проверки КСВ дуплексного фильтра.

Обозначения на рисунке.

ДФ	Дуплексный фильтр
L	Низкая частота фильтра LOW
A	Разъем для подключения антенны ANT
ЭН	Эквивалент нагрузки
КСВ	Прибор для проверки КСВ

Проверяем подключенный дуплексный фильтр как обычную антенну. Сначала на частоте LOW, затем HIGH.

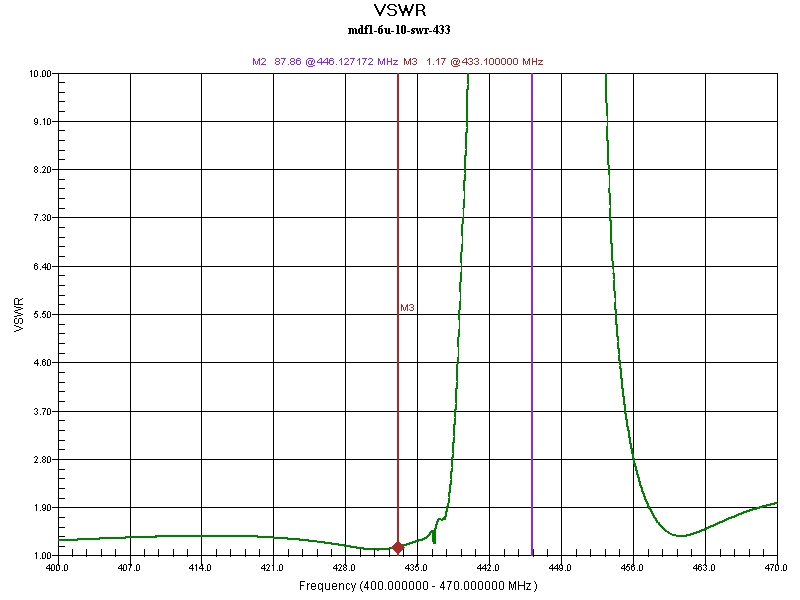

Типовой график КСВ на частоте LOW показан на рисунке 6.

Рис. 6. График КСВ дуплексного фильтра на частоте LOW.

На этом закончим. Смотрите рабочие частоты фильтра, чтобы его можно было потенциально настроить на Ваши рабочие частоты. Смотрите также мощность максимальную, которую способен выдерживать фильтр длительное время. Обратите внимание, что чем больше разнос между частотой передачи и приема, тем фильтр будет проще конструктивно и габаритно, и следовательно иметь меньшую стоимость. Рекомендуем подключать к разъему LOW передатчик ретранслятора, так как антенна обычно с завода настроена именно на начало рабочего диапазона. Антенну конечно желательно настраивать на частоту передачи и использовать такую, которая будет шириной пропускания захватывать и частоту передачи, и частоту приема.
