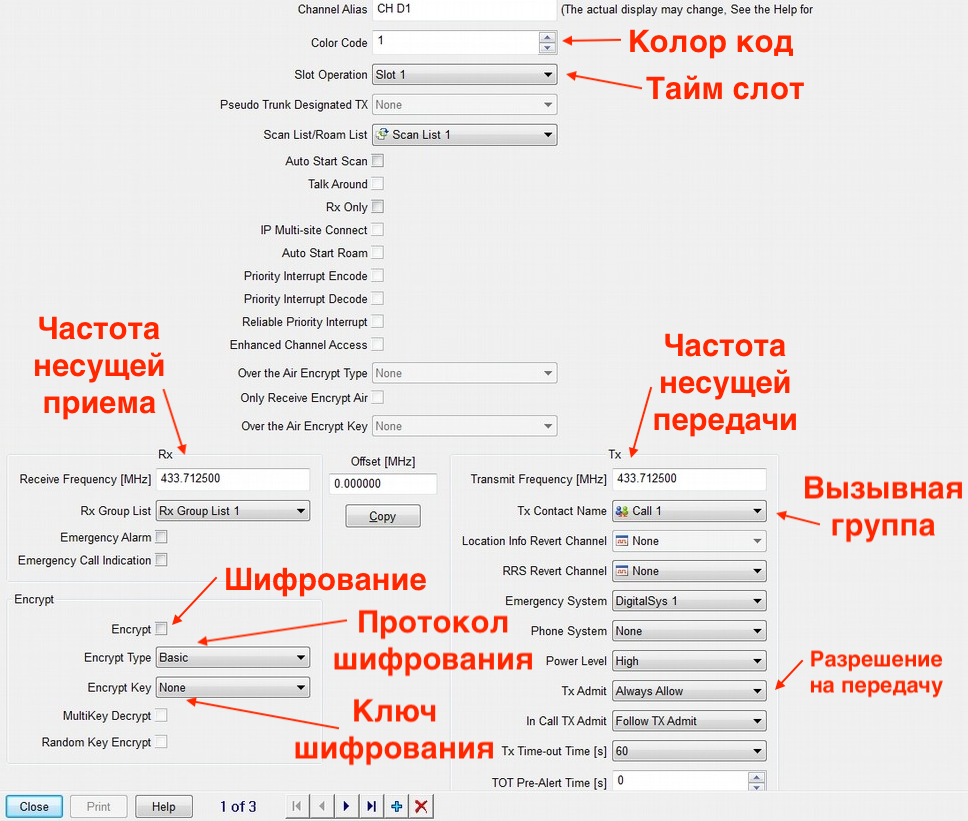

Программирование цифрового канала DMR

Как и в аналоговом режиме, цифровой сигнал DMR передается на основной частоте несущей. Если вы работаете напрямую с другими абонентами, то задавайте частоту несущей одну для приема и передачи. Если работаете через ретранслятор, то устанавливайте несущую частоту передачи (TX) равной частоте приема ретранслятора, чатоту приема (RX) равной частоте передачи ретранслятора.

DMR сигнал распространяется по технологии TDMA (излучение передается равными двумя промежутками времени (тайм-слотами)). На одной частоте несущей можно организовать два независимых канала на разных тайм-слотах. Задавайте для частоты передачи нужный тайм-слот (первый или второй). Прием радиостанции обычно осуществляют по обоим тайм-слотам, если жестко нет привязки к определенному. Прием на двух тайм-слотах нужен, например, для работы с одночастотным репитером (SFR). Он принимает сигнал на одном тайм-слоте и передает на втором. Абонентская станция, соответственно должна принимать оба тайм-слота.

Колор-код (CC) является аналогом поднесущих в аналоговом режиме (CTCSS / DSC). Колор код позволяет организовать несколько независимых групп на одном канале. Если колор-код будет не совпадать, то вы не услышите второго абонента без включения режима мониторинга цифрового сигнала. Значение колор-кода задается одним числом от 0 до 16.

Вызывная группа (TX contact, contact, TG) необходима для вызова групп абонентов или персонального вызова определенного абонента. Обязательно задавайте в настройках передачи вызывную группу. Если вы вызываете группу абонентов (чаще всего), то и созданный контакт должен быть групповым вызовом. Если вы хотите вызвать отдельного абонента, то создавайте TX контакт с номером радиостанции этого абонента (radio ID). Следите за тем, чтобы ваш персональный номер радиостанции был уникальным (отличался от других), чтобы не возникали коллизии при персональных вызовах. Можно создавать и общую вызывную группу (как в обычном аналоговом режиме), но мы не рекомендуем этого делать, так как некоторые радиостанции с общими вызывова не работают.

Чтобы вы смогли принимать вызовы от других абонентов, вам необходимо добавить в спиское приема те группы, с помощью которых вас вызывают. Название в программе обычно RX group. Часто в программах вызывные группы автоматически добавляются и в приемные, следите за этим.

В настойках канала на передачу частот встречается настройка разрешения выхода в эфир при занятом канале (TX Admit). Вы можете настроить выходить на передачу всегда (always) или только когда колор-код свободен (color-code).

DMR сигнал может быть зашифрован по различным протоколам (ARC, DES, AES). Если вы хотите передавать зашифрованный сигнал, то нужно выбрать для своих абонентов одинаковый протокол шифрования и одинаковый ключ шифрования. Обычно ключи задаются в шестнадцатиричном формате и один символ ключа равен четырем битам. Например, ключ 64 символа имеет длину ключа в 256 бит.
