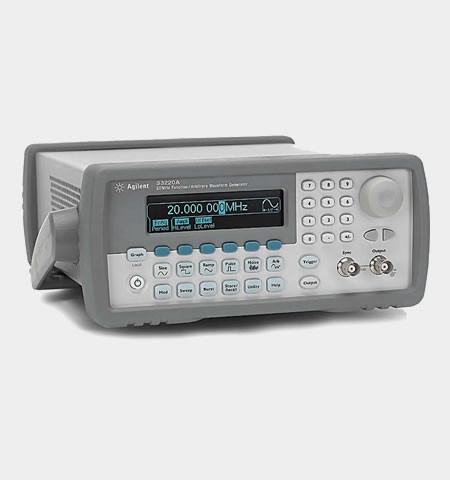

Agilent Technologies 33220A. Модель снята с производства

Модель Agilent Technologies 33220A снята с производства.

Смотрите актуальные модели в каталоге генераторов

Основные характеристики

Agilent Technologies 33220A генератор сигналов специальной формы идеально подходит для широкого круга применений, где требуется гибкость установки параметров импульсного сигнала. Генератор Agilent 33220А построен на основе прямого цифрового синтеза формы сигнала. Такой принцип обеспечивает высокую стабильность частоты, точность уровня выходного сигнала и позволяет генерировать:

Чистые синусоидальные сигналы с малым уровнем искажений
Сигналы прямоугольной формы с малой длительностью фронта и среза при частоте повторения до 20 МГц
Сигналы с линейно нарастающим напряжением при частоте повторения до 200 кГц
Импульсы с изменяемой длительностью фронта при частоте повторения до 5 МГц
Сложные сигналы, формы которых задаются пользователем

Технические характеристики генератора 33220A
Частотный диапазон: от 1 мкГц до 20 МГц.
Разрешение: 1 мкГц.
Погрешность установки частоты: ± 20x10 в -6.

Все характеристики

Обзор особенностей

Особенности генератора сигналов 33220A

В энергонезависимой памяти генератора может храниться до четырех различных форм сигналов произвольной формы
Программный пакет Agilent IntuiLink Arbitrary Waveform, использующий редактор формы сигнала, позволяет создавать, редактировать и загружать данные сигнала сложной формы
Используя пакет IntuiLink для осциллографа, можно захватить данные сигнала, отображаемого на экране осциллографа, и передать их в генератор 33220А для последующей генерации этого сигнала
Простота использования функциональных возможностей. Режимы внутренней модуляции (AM, ЧМ, ФМ, ЧМн и ШИМ) позволяют генерировать модулированные сигналы, не требуя внешнего источника модулирующего сигнала
В пакетном режиме работы пользователь может задавать число периодов сигнала в пакете. В стандартный комплект прибора входят интерфейсы GPIB, LAN и USB; обеспечивается также полная возможность программирования с использованием команд языка SCPI

Комплектность поставки

1. Генератор сигналов Agilent Technologies 33220A.
2. Сетевой шнур.
3. ПО для ПК.
4. RS-232 кабель.
5. Инструкция пользователя.

Производитель

Agilent Technologies
Страна производства или сборки: США

Гарантийный срок:
12 мес. со дня продажи

Дата размещения в каталоге:
18.11.2010
