ЭЛТЕКС МС-240

Краткое описание


ЦАТС предназначена для развития структуры электросвязи сельских административных районов (САР). Станция может использоваться локально, в качестве оконечной станции (ОС) или узловой станции (УС) сельской местности или узла сельско-пригородной связи.

На ведомственных сетях ЦАТС «МС240» может использоваться как в качестве автономных учрежденческо-производственных АТС (УПАТС), так и для создания разветвленных цифровых сетей с централизованным техническим обслуживанием и требуемой топологией (полносвязной, радиальной, древовидной, смешанной), обеспечивая при этом предоставление ведомственным абонентам широкого спектра услуг.

ЦАТС «МС240» представляет собой цифровую систему коммутации. Система имеет модульную структуру и основана на применении коммутации сигналов импульсно-кодовой модуляции (ИКМ). Активные схемы системы (модули) собраны на съемных печатных платах.

Основным средством для наблюдения за состоянием и оперативного управления служит ПК, устанавливаемый в Центре технической эксплуатации. ПК может находиться в непосредственной близости от станции, либо устанавливать модемное соединение по коммутируемым линиям. Для удаленного доступа станция комплектуется модемом.


Состав АТС

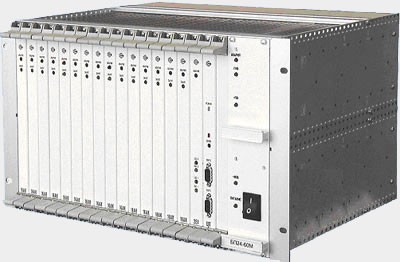

ЦАТС выполнена в виде блока 19" евроконструктива (6U84TE). Блок содержит экранированный отсек для установки источника питания, верхнюю и нижнюю кросс-платы с разъемами, направляющие для установки модулей. На нижней задней стенке блока размещены: клемма заземления, клеммы для ввода основного и резервного питания, 17 50-ти контактных разъёмов для подключения линий связи и аппаратуры окончаний, и два 36-ти контактных разъема для подключения блоков расширения.


В состав ЦАТС входят следующие модули:

• модуль источника вторичного электропитания (ВИП)

• модуль центрального процессора (ЦП) с опционально устанавливаемыми субмодулями LVDS, 4E1, 4И15, 1SHDSL

• модуль контроллера (КС) для подключения дополнительных блоков расширения

• модули периферийных окончаний, которые могут быть следующих типов:



  • модуль абонентских комплектов (16АК, 24АК)

  • модуль абонентских линий (8АЛ)

  • модуль 4-проводных каналов ТЧ (8ТЧ)

  • модуль цифровых потоков ИКМ-30 (2Е1)

  • модуль цифровых потоков ИКМ-15 (2И15)

  • модуль цифровых телефонов (8СТ, 16СТ)

  • терминальный модуль (8ТМ)



• комплект мультисервисного доступа на базе SHDSL:



  • станционный модуль (4DSL)

  • абонентский модуль (ТАД-4)




Количество комплектов в модуле соответствует цифре в названии модуля.

В один блок ЦАТС может быть установлено до 16 модулей одного или разного типа. К основному блоку можно подключить до 4-х блоков расширения. Каждый блок расширения обязательно должен иметь в своём составе модуль ВИП и модуль КС. Посадочные места для модулей универсальны. Назначение контактов разъемов для подключения линий связи или оконечного оборудования приведено в "Руководстве по эксплуатации", и соответствует конкретному типу модуля, установленного в данное посадочное место.


Виды связи ЦАТС МС-240:

• автоматическая внутристанционная связь между всеми абонентами станции

• автоматическая входящая и исходящая связь с абонентами других станций сельской телефонной сети, а также с абонентами ведомственных сетей

• транзитная связь между входящими и исходящими линиями и каналами

• автоматическая исходящая связь к спецслужбам

• исходящая и входящая автоматическая и полуавтоматическая зоновая, междугородная и международная связь

• связь в режиме полупостоянной коммутации

• связь с Центром Технической Эксплуатации (ЦТЭ)


Общие характеристики:

• Высокое качество цифровой связи

• Высокая надежность при разумной цене

• Простота конфигурирования, эксплуатации и ремонта

• Компактное исполнение

• Небольшой вес и низкое энергопотребление

• Энергонезависимая память (FLASH)

• Возможность использования любых телефонных аппаратов, факсов, модемов

• Модульная конструкция АТС как на аппаратном, так и на программном уровне

• Полное администрирование АТС при помощи удаленного доступа

• Поставляемое со станцией ПО центра технической эксплуатации

• Наличие системы учета стоимости разговоров

• Широкий спектр дополнительных видов обслуживания (ДВО)

• Круглосуточный, необслуживаемый режим работы

• Гарантийное обслуживание - 12 месяцев

• Послегарантийное обслуживание – сопровождение станций по окончании гарантийного срока обслуживания


Система нумерации:


Система нумерации абонентов в АТС "МС240" может быть любой: закрытой, открытой без индекса или открытой с индексом внешней связи. Значность нумерации может быть любой (от 1 до 8). Гибкий план нумерации станции позволяет иметь смешанную систему нумерации (открытую и закрытую). При помощи системы префиксов станция может осуществлять прямую внутризоновую связь с несколькими АТС района. Для соединения с сетью АМТС также используется префикс (обычно «8»).


Дополнительные виды обслуживания ЦАТС МС-240:

• передача входящего вызова к другому оконечному абонентскому устройству (переадресация)

• передача вызова в случае занятости абонента

• передача входящего вызова оператору

• передача входящего вызова на автоинформатор

• повторный вызов без набора номера

• соединение с абонентом по предварительному заказу

• ввод (замена) или отмена личного кода - пароля

• запрет некоторых видов исходящей связи

• запрет исходящей и входящей связи, кроме связи с экстренными службами

• временный запрет входящей связи

• передача соединения другому абоненту

• конференц-связь с последовательным сбором участников

• установка на ожидание освобождения вызываемого абонента, называемая иногда "ожидание с обратными вызовом"

• конференц-связь трех абонентов

• наведение справки во время разговора

• сокращенный набор абонентских номеров

• соединение без набора номера (прямой вызов)

• вызов абонента по заказу (автоматическая побудка)

• определение номера вызывающего абонента (улавливание злонамеренного вызова) на АТС

• уведомление о поступлении нового вызова

• конференц-связь по списку

• подключение к занятому абоненту с предупреждением о вмешательстве

• отмена всех услуг

• исходящая связь по паролю

• временное ограничения входящей связи

• организация групп общих интересов


Возможна разработка и внедрение в ПО необходимых функций ДВО по согласованию с заказчиком.
