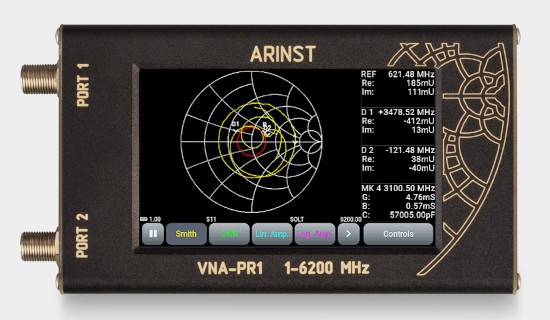

Arinst VNA-PR1

Многофункциональный векторный анализатор антенн и фидерных трактов.

Частотный диапазон: 1…6200 МГц

Разрешение по частоте:
для частот 1-100 МГц - 100 Гц,
для частот 100-6200 МГц - 10 кГц.

Максимальное число точек сканирования: 1000.
Скорость сканирования: 1000 точек в секунду.

Динамический диапазон S21 (BW=250 Гц):
для частот 1-1,5 МГц >60 дБ тип. 70 дБ
для частот 1,5-4500 МГц> >80 дБ тип. 90 дБ
для частот 4500-6200 МГц> >70 дБ тип. 75 дБ

Направленность моста нескорректированная во всём диапазоне, не менее: 12 дБ.
Направленность эффективная (после полной однопортовой калибровки), не менее: 55 дБ.
Коэффициент стоячей волны по входу, не более: 2
Погрешность измерения фазы, не более: 0,7 грд.
Погрешность измерения магнитуды, не более: 0,25 дБ.
Разрешение определения расстояния до повреждения: (C x VF) / 2S м
Максимальная длина измеряемого кабеля, при VF=1: 3000 м.
Компенсация электрической длины кабеля, при VF=1: ±3 м.
Максимальное постоянное напряжение на входе: 25 В.
Максимальная мощность входного сигнала, подводимая к портам: +10 дБм.
Максимальная мощность зондирующего сигнала, не более: -5 дБм.
Входные разъемы: SMA(female).
Число запоминаемых пользовательских настроек: 32.
Число запоминаемых графиков: 32.
Рабочий диапазон температур: 0 ...+40 °C.

Диагональ экрана: 4 дюйма.
Тип экрана: сенсорный, резистивный.
Разрешение экрана: 800 х 480 пикселей.

Максимальный потребляемый ток, не более:
при зарядке аккумулятора: ≤ 2 А.
при работе от аккумулятора: ~ 1 А.
при работе от USB с зарядкой аккумулятора: ≤ 2 А.
Ёмкость аккумулятора: 5000 мА*ч.
Время непрерывной работы от аккумулятора: 2,5 часа.
Время заряда аккумулятора: около 3,5 часов.

Габаритные размеры прибора (Д×Ш×В): 150×81×27 мм.
Вес: 400 грамм.

Режимы работы:
1. Диаграмма Вольперта-Смита.
2. Полярная диаграмма.
3. Фаза коэффициента отражения (КО) и коэффициента передачи (КП).
4. Магнитуда КО и КП.
5. Логарифмическая магнитуда КО и КП.
6. Графический КСВ.
7. Дистанция до повреждения кабеля и потери в кабеле: групповое время задержки.
