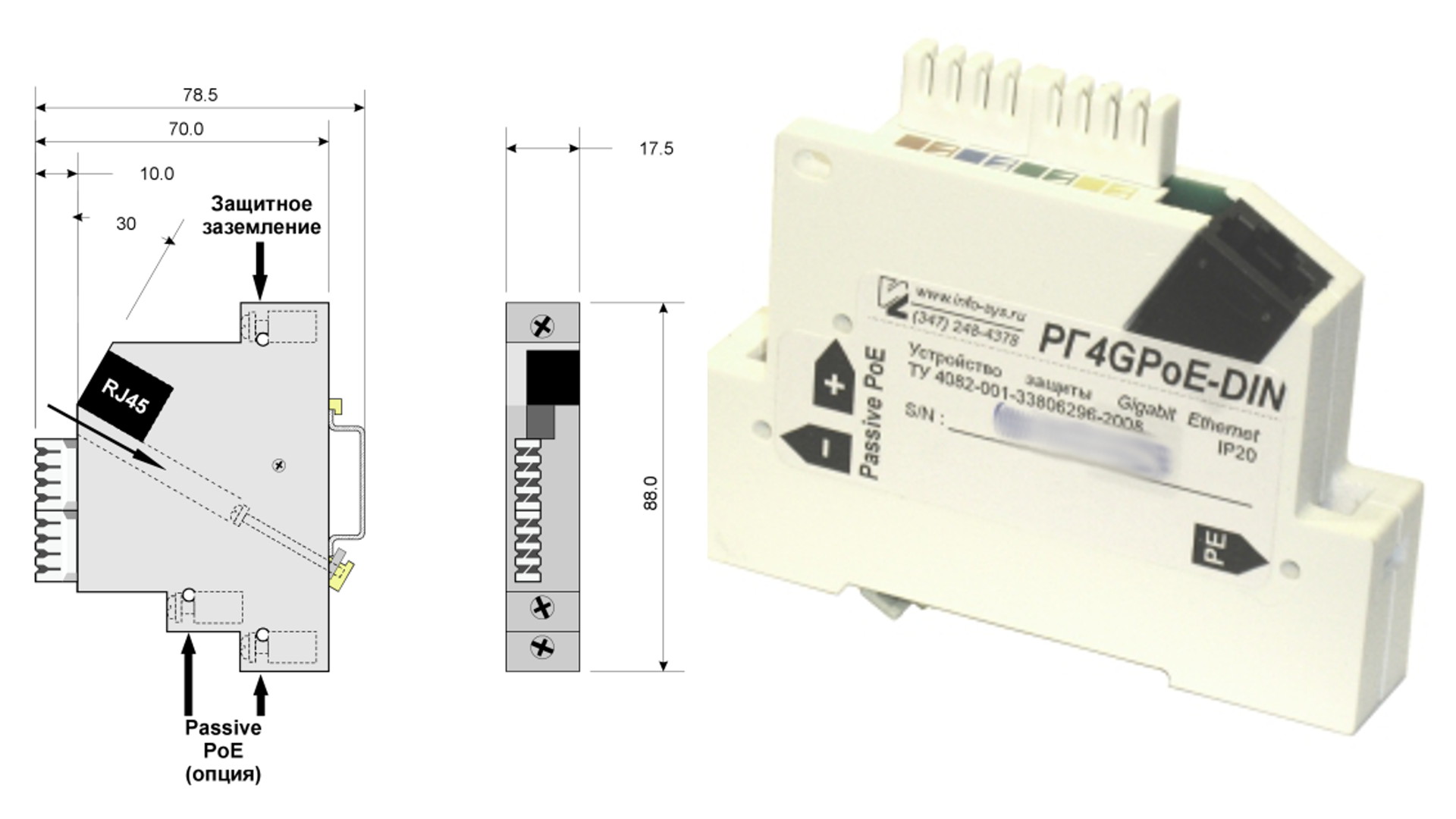

Информационные системы РГ4GPoE-1DIN

Информационные системы РГ4GPoE-IP54

Артикул: РГ4GPoE.x-IP54-220

Устройства защиты Ethernet РГ4GPoE-IP54
Внешнее исполнение, для установки на улице.
Для гигабитных портов.

Назначение
Для защиты оборудования, использующего среду передачи Ethernet 10/100/1000 Base-TX, поддерживающих технологию PoE (High Power Over Ethernet IEEE 802.3at), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.
Стандарт IEEE 802.3at предусматривает две схемы организации дистанционного питания для сетей Ethernet. Устройство РГ4РоЕ поддерживает обе схемы.

Преимущества:
Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
Не имеет ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2А.
Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.

Принцип работы
Отвод опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.

Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника выбрано таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

Подключение
Коннектор LSA.
Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства, должна быть выполнена по трехпроводной схеме TN-S.

ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления запрещена!

Не рекомендуется для подключения к защитному проводнику использовать корпус компьютера. Импульсный ток, проходящий через элементы корпуса, может повредить их и стать источником опасных напряжений для электронных компонентов, размещенных в корпусе.

1 890 руб.

В наличии: О К

Добавить в корзину



Информационные системы РГ4PoE-1DIN

Артикул: РГ4PoE.x-1DIN-220

Грозозащита РГ4PoE-1DIN.
Монтаж на DIN-рейку
Для 10/100Base-TX портов.

Назначение
Для защиты оборудования, использующего среду передачи Ethernet 10/100Base-TX, поддерживающих технологию PoE (High Power Over Ethernet IEEE 802.3at), от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.
Стандарт IEEE 802.3at предусматривает две схемы организации дистанционного питания для сетей Ethernet. Устройство РГ4РоЕ поддерживает обе схемы.

Преимущества:
Поддерживают обе схемы организации дистанционного питания, предусмотренные стандартом IEEE 802.3at.
Не имеет ограничений по току, передаваемому в питаемое устройство. Стандарт IEEE 802.3at предусматривает ток до 1,2А.
Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 1 метр).
Работоспособность изделия при случайном попадании фазного напряжения (220В) на жилы кабеля.

Принцип работы
Отвод опасных напряжений, возникающих в кабеле, на шину заземления через среднюю точку симметрирующего дросселя.
Диодный мост с TVS-диодом в диагонали обеспечивает подавление противофазных помех на сигнальной паре.

Применение газонаполненного разрядника исключает появление уравнивающих токов в схемах с применением заземления на обоих концах кабельного сегмента. Напряжение срабатывания разрядника выбрано таким образом, чтобы обеспечить работоспособность изделия при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.

Подключение
Подключение кабеля: Коннектор LSA.
Подключение оборудования: Розетка RJ-45.
Устройство включается в разрыв кабеля между защищаемым оборудованием и кабельным сегментом. Желто-зеленый провод устройства подключается к проводнику защитного заземления РЕ электрической сети. Электрическая проводка в помещении, где производится установка защитного устройства, должна быть выполнена по трехпроводной схеме TN-S.

ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления запрещена!
Не рекомендуется для подключения к защитному проводнику использовать корпус компьютера. Импульсный ток, проходящий через элементы корпуса, может повредить их и стать источником опасных напряжений для электронных компонентов, размещенных в корпусе.

1 714 руб.

В наличии: О К

Добавить в корзину



Информационные системы РГ5G

Скидка 6%

Устройства защиты РГ5 Gigabit Ethernet.
Внутреннее исполнение, для установки в помещениях.
Для гигабитных портов.

Назначение
Для защиты оборудования передачи данных, либо компьютера, использующего среду передачи Ethernet 10/100/1000Base-TX, от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.
Устройства выделены в линейку РГ5 по признаку наличия гальванической трансформаторной развязки кабеля с оборудованием.

Линейка РГ5 представлена четырьмя изделиями:
РГ5.х-1-70 - Однопортовое устройство защиты для сетей 10/100Base-TX
РГ5G.х-1-70 - Однопортовое устройство защиты для сетей 10/100/1000Base-TX
РГ5.х-8LSA-220 - Групповой модуль защиты на 8 портов для сетей 10/100Base-TX. Модуль устанавливается в Универсальный корпус 19-ти дюймового европейского стандарта высотой 1U отличающийся повышенной жёсткостью и удобством монтажа.
РГ5G.х-4LSA-220 - Групповой модуль защиты на 4 порта для сетей 10/100/1000Base-TX. Модуль устанавливается в Универсальный корпус 19-ти дюймового европейского стандарта высотой 1U отличающийся повышенной жёсткостью и удобством монтажа.

Преимущества:
Отсутствие электрической связи (гальваническая развязка) между защищаемым оборудованием и подключаемым кабелем.
Высокая стойкость. Способность отводить на шину заземления большие токи при сохранении работоспособности (5000 ампер и более!!!).
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 2 метра).
Защитный чехол однопортовых устройств выполнен из пожаробезопасного самозатухающего полиэтилена.
Особенностью многопортовых модулей защиты является устойчивость работы при случайном попадании фазного напряжения (220В) электросети общего назначения на жилы кабельного сегмента.
Совокупность перечисленных выше качеств позволяет рекомендовать применение устройств линейки РГ5 для защиты кабельных сегментов, проложенных между двумя различными зданиями на большой высоте.

Подключение
Подключение кабеля: Розетка RJ-45.
В разрыв кабеля между защищаемым оборудованием и кабельным сегментом.
Желто-зеленый провод устройства однопортового устройства или винтовая клемма многопортового модуля подключаются к проводнику защитного заземления РЕ электрической сети.
Электрическая проводка в помещении, где производится установка защитного устройства, должна быть выполнена по трехпроводной схеме TN-S.

ВНИМАНИЕ !!!
Эксплуатация устройства при отключенном проводнике защитного заземления значительно снижает его защитные свойства и делает его применение мало эффективным.
Не рекомендуется для подключения к защитному проводнику использовать корпус компьютера. Импульсный ток, проходящий через элементы корпуса, может повредить их и стать источником опасных напряжений для электронных компонентов, размещенных в корпусе.

Если помещение, где устанавливается защитное устройство, не имеет контура защитного заземления РЕ, рекомендуется использовать устройство РГ6, обеспечивающее меньший уровень защиты оборудования, но не требующее заземления.

2 240 руб.
2 104 руб.

В наличии: О

Добавить в корзину



ComTech CT-LA-LN

Устройство грозозащиты.

Рабочие частоты: до 1000 МГц.
Импеданс: 50 Ом.
Максимальная подводимая мощность: 200 Вт.
Вносимые потери: 0,1 дБ.
Разъем: N (female).
Габаритные размеры: 57 х 50 х 30 мм.
Вес: 80 г.

5 400 руб.

В наличии: О К

Добавить в корзину



Diamond SP1000

Грозоразрядник.

Рабочие частоты: до 1000 МГц.
Импеданс: 50 Ом.
Максимальная подводимая мощность: 400 Вт.
КСВ, не хуже: 1,2.
Вносимые потери: 0,3 дБ.
Разъем: UHF (female). SO-239.
Габаритные размеры: 66х41х20 мм. Вес: 80 г.

6 472 руб.

В наличии: О К

Добавить в корзину



ANLI N-722Q

Грозоразрядник с газонаполненным элементом.
Импеданс: 50 ± 5 Ом
Диапазон рабочих частот: DC ~ 3.5 ГГц
Максимальные носимые потери: 0.15 дБ (2.45 ГГц); 0.17 дБ (3.5 ГГц)
Максимальная подводимая мощность: 250 Вт
КСВн: 1.08 (2.45 ГГц); 1.12 (3.5 ГГц)
Напряжение пробоя: 300 В
Максимальная отводимая мощность: 6 кВ/10 кА (8x20 мкс)
Коннекторы: N (розетка) / N (розетка).
Диапазон рабочих температур: -55 ~ +80 °C.
Вес: 190 г.

6 700 руб.

В наличии: О К

Добавить в корзину



ANLI N-712Q

Грозоразрядник с газонаполненным элементом.
Импеданс: 50 ± 5 Ом
Диапазон рабочих частот: DC ~ 3.5 ГГц
Максимальные носимые потери: 0.15 дБ (2.45 ГГц); 0.17 дБ (3.5 ГГц)
Максимальная подводимая мощность: 250 Вт
КСВн: 1.08 (2.45 ГГц); 1.12 (3.5 ГГц)
Напряжение пробоя: 300 В
Максимальная отводимая мощность: 6 кВ/10 кА (8x20 мкс)
Коннекторы: N (вилка) / N (розетка).
Диапазон рабочих температур: -55 ~ +80 °C.
Вес: 190 г.

6 960 руб.

В наличии: О К

Добавить в корзину



Информационные системы РГ6

Устройства защиты Ethernet РГ6.
Внутреннее исполнение, для установки в помещениях.
Для мегабитных портов.

Назначение
Предназначено для защиты оборудования передачи данных, либо компьютера, использующего среду передачи Ethernet 10/100Base-TX, от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех.
В основе работы устройства лежит принцип высоковольтной трансформаторной развязки защищаемого оборудования и подключаемого кабеля. Данное инженерное решение является уникальным и до сих пор не применялось в устройствах защиты.
Трансформаторы устройства выполнены по планарной технологии (на основе многослойных печатных плат). Такая конструкция обеспечивает сочетание крайне низких потерь полезного сигнала в очень широком диапазоне частот при передаче данных со скоростью 10/100 Мб/С и высокой электрической прочности межобмоточной изоляции.

Преимущества:
Отсутствие электрической связи (гальваническая развязка) между защищаемым оборудованием и подключаемым кабелем.
Высокая стойкость. Способность выдерживать высокие напряжения (до 15000 вольт!!!) при сохранении работоспособности.
Высокая степень подавления помех.
Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 2 метра).
Защитный чехол выполнен из пожаробезопасного самозатухающего полиэтилена.
Совокупность перечисленных выше качеств позволяет рекомендовать применение данного устройства для защиты кабельных сегментов в условиях, когда невозможно проложить линию защитного заземления в помещение, где устанавливается устройство.

Подключение
Подключение кабеля: Розетка RJ-45.
Устройство подключается в разрыв кабеля и защищаемого оборудования.
Если в помещении, где производится установка устройства, электрическая проводка выполнена по трех проводной схеме TN-S, то рекомендуется использовать устройство РГ5, которое обеспечивает более высокий уровень защиты оборудования.

При заказе, просим сообщить вариант Исполнения:
1. Исполнение 1 (розетка-розетка).
2. Исполнение 2 (розетка-вилка).

1 274 руб.

В наличии: О К

Добавить в корзину
