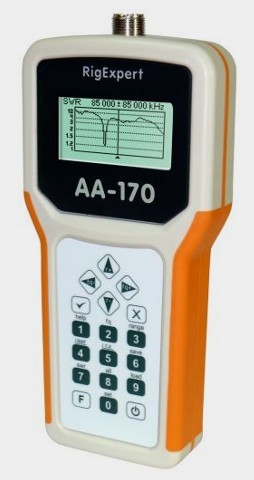

RigExpert AA-170. Модель снята с производства

Модель RigExpert AA-170 снята с производства.

Смотрите актуальные модели в каталоге анализаторов антенн и радиостанций

Основные характеристики

Многофункциональный анализатор антенн и фидерных трактов без построения графика неоднородности линии передачи.

Частотный диапазон: 0.1…170 МГц
Работа с системами: 50 и 75 Ом

Режимы работы:
Диапазон измерения КСВ: 1…10
Отображение КСВ: для 50- и 75-омных систем
• Измерение КСВ на одной или нескольких частотах одновременно
• Измерение КСВ, R, X, Z, L, C на любой частоте рабочего диапазона
• График зависимости КСВ от частоты, 100-точечный график
• График зависимости R, X от частоты, 100-точечный график Выход ВЧ:
• Тип разъема: UHF (SO-239)
Питание: • Марганцевые или щёлочные батарейки 1.5 В, типоразмер АА, 3шт.
• Аккумуляторы 1.2 В, Ni-MH, 1800...2700 мА/ч, типоразмер АА, 3шт.
• Время работы от полностью заряженного аккумулятора при непрерывном измерении: не менее 3 часов; время работы в режиме ожидания: не менее 2 суток
• При подключении к компьютеру или к сетевому адаптеру с USB-гнездом анализатор переключается на питание от этих источников
• Графический дисплей с разрешением 133-64 и светодиодной подсветкой
• Влагозащитная клавиатура, 6х3 клавиш
• Русифицированное меню и система помощи
• Подключение к компьютеру через интерфейс USB
Размеры: 22x10x3.6 см
Рабочая температура: 0…40 °C
Масса с батареями питания: 400 г.

На замену выпускается AA-230 Zoom.

Все характеристики

Комплектность поставки

1. Антенный анализатор.
2. Руководство пользователя
3. CD с драйверами и программами

Производитель

RigExpert
Страна производства или сборки: Украина

Гарантийный срок:
12 мес. со дня продажи

Дата размещения в каталоге:
24.04.2013
