Основные характеристики
Универсальный генератор сигналов.
Технические характеристики:
Макс. частота выходного сигнала: 80 МГц.
Частота дискретизации: 500 МВыб/с.
Разрешение по вертикали: 14 бит.
Кол-во каналов: 2.
Макс. глубина памяти: 16К, 512К.
Встроенный частотомер: Да.
Интерфейсы: USB-host, USB-devict.
Серия: UDG105(UnionTest)
Особенности:
Технология прямого цифрового синтеза (DDS) обеспечивает устойчивый, точный и чистый выходной сигнал с низким уровнем искажений.
Цветной TFT ЖК-дисплей 4.3 дюйма.
Частота дискретизации – 500 МГц, вертикальное разрешение – 14 бит.
Частотные характеристики:
- синусоидальный сигнал: от 1 мкГн до максимальной частоты 80 МГц;
- прямоугольный сигнал: от 1 мкГн до максимальной частоты 30 МГц;
- пилообразный/треугольный сигнал: от 1 м кГн до максимальной частоты 2 МГц;
- импульсный сигнал: от 1 мкГн до максимальной частоты 20 МГц;
- белый шум: полоса 100 МГц (-3 дБ);
- сигнал произвольной формы: от 1 мкГн до максимальной частоты 20 МГц.
5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шум.
Разнообразие видов аналоговой и цифровой модуляции: AM, DSB-AM, FM, PM, ASK, FSK и PWM.
Функции свип-генератора и генерации пачки.
Разнообразие входов/выходов: выход основного сигнала, вход внешнего модулирующего сигнала, вход внешнего опорного сигнала 10 МГц, вход внешнего сигнала запуска, выход сигнала синхронизации.
Поддержка внешнего USB флеш-накопителя; возможность обновления прошивки программного обеспечения генератора с внешнего USB флеш-накопителя.
Возможность получения на выходе прибора сигнала произвольной формы до 512 тыс. точек с использованием внутренней памяти генератора, позволяя восстанавливать или моделировать сигнал с формой любой сложности.
Дистанционное управление генератором через порт USB.
Разнообразие интерфейсов: USB-хост и USB-прибор, GPIB (IEEE-488) (опция)

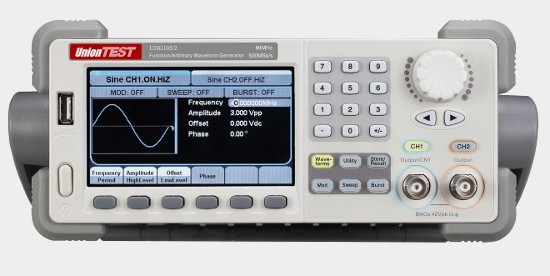

Генераторы серии UDG105 имеют простую и понятную переднюю панель. Дружественный интерфейс и продуманное расположение органов управления на передней панели, разнообразие коммутационных разъемов, графический интерфейс позволят исключительно быстро обучить оператора умелому обращению с прибором. Режимы модуляции AM, DSB-AM, FM, PM, ASK, FSK и PWM позволят получить модулированный сигнал без помощи дополнительного модулирующего источника. Кроме того, прибор имеет порт USB в стандартном комплекте поставки, возможна поставка прибора с адаптером для порта GPIB. Дистанционное управление осуществляется командами стандарта SCPI.
Технические характеристики:
Макс. частота выходного сигнала: 80 МГц.
Частота дискретизации: 500 МВыб/с.
Разрешение по вертикали: 14 бит.
Кол-во каналов: 2.
Макс. глубина памяти: 16К, 512К.
Встроенный частотомер: Да.
Интерфейсы: USB-host, USB-devict.
Серия: UDG105(UnionTest)
Особенности:
Технология прямого цифрового синтеза (DDS) обеспечивает устойчивый, точный и чистый выходной сигнал с низким уровнем искажений.
Цветной TFT ЖК-дисплей 4.3 дюйма.
Частота дискретизации – 500 МГц, вертикальное разрешение – 14 бит.
Частотные характеристики:
- синусоидальный сигнал: от 1 мкГн до максимальной частоты 80 МГц;
- прямоугольный сигнал: от 1 мкГн до максимальной частоты 30 МГц;
- пилообразный/треугольный сигнал: от 1 м кГн до максимальной частоты 2 МГц;
- импульсный сигнал: от 1 мкГн до максимальной частоты 20 МГц;
- белый шум: полоса 100 МГц (-3 дБ);
- сигнал произвольной формы: от 1 мкГн до максимальной частоты 20 МГц.
5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шум.
Разнообразие видов аналоговой и цифровой модуляции: AM, DSB-AM, FM, PM, ASK, FSK и PWM.
Функции свип-генератора и генерации пачки.
Разнообразие входов/выходов: выход основного сигнала, вход внешнего модулирующего сигнала, вход внешнего опорного сигнала 10 МГц, вход внешнего сигнала запуска, выход сигнала синхронизации.
Поддержка внешнего USB флеш-накопителя; возможность обновления прошивки программного обеспечения генератора с внешнего USB флеш-накопителя.
Возможность получения на выходе прибора сигнала произвольной формы до 512 тыс. точек с использованием внутренней памяти генератора, позволяя восстанавливать или моделировать сигнал с формой любой сложности.
Дистанционное управление генератором через порт USB.
Разнообразие интерфейсов: USB-хост и USB-прибор, GPIB (IEEE-488) (опция)
Генераторы серии UDG105 имеют простую и понятную переднюю панель. Дружественный интерфейс и продуманное расположение органов управления на передней панели, разнообразие коммутационных разъемов, графический интерфейс позволят исключительно быстро обучить оператора умелому обращению с прибором. Режимы модуляции AM, DSB-AM, FM, PM, ASK, FSK и PWM позволят получить модулированный сигнал без помощи дополнительного модулирующего источника. Кроме того, прибор имеет порт USB в стандартном комплекте поставки, возможна поставка прибора с адаптером для порта GPIB. Дистанционное управление осуществляется командами стандарта SCPI.
Комплектность поставки
1. Генератор.
2. Комплект кабелей.
3. Техническая документация.
4. Упаковка.
Производитель
UnionTEST Страна производства или сборки: Китай Гарантийный срок: 36 мес. со дня продажи Дата размещения в каталоге: 02.08.2018 |
