Основные характеристики
Fluke 345 клещи для анализа качества электроэнергии- это идеальный прибор для поиска неисправностей в современных электрических нагрузках, совмещающий в себе анализатор мощности, регистратор качества электроэнергии и токоизмерительные клещи. Флюк 345 позволяет с легкостью измерить широкий набор электрических параметров при поиске неисправностей и источников помех в однофазных и трехфазных электрических системах. Анализатор Fluke 345 поможет в проведении исследований коммутационных нагрузок, например, электродвигателей с регулируемой скоростью, электронных систем управления освещением и источников бесперебойного питания. На большом и ярком дисплее Флюк 345 отображаются осциллограммы, а также временные зависимости. Долговременную регистрацию данных, для последующего анализа, обеспечивает встроенная память клещей Fluke 345.
Технические характеристики Fluke 345
Измерение тока
Диапазон измерения: от 0 до 2000 А (для постоянного тока), до 1400 А (для среднеквадратичного переменного тока).
Гармоники: все измерения до 30-й гармоники (до 40-й гармоники в диапазоне частот от 15 Гц до 22 Гц; диапазон частот F0: от 15 Гц до 22 Гц и от 45 Гц до 65 Гц; среднеквадратичное значение переменного тока lacrms> 10 А.
Измерение напряжения
Диапазон: от 0 до 825 В.
Гармоники: все измерения до 30-й гармоники (до 40-й гармоники в диапазоне частот от 15 Гц до 22 Гц; диапазон частот F0: от 15 Гц до 22 Гц и от 45 Гц до 65 Гц; среднеквадратичное значение переменного напряжения Vacrms> 1 В.
Измерение мощности (однофазные и трехфазные системы)
Диапазон измерения: от 0 до 1650 кВт для постоянного тока или до 1200 кВт для переменного тока.
Измерение полной мощности (однофазные и трехфазные системы)
Диапазон измерения: от 0 до 1650 кВт для постоянного тока или до 1200 кВт для переменного тока.
Измерение реактивной мощности (однофазные и трехфазные системы)
Диапазон измерения: от 0 до 1250 кВт.
Коэффициент мощности (однофазные и трехфазные системы)
Диапазон измерения: 0,3 емк. нагрузка 1,0 ... 0,3 инд. нагрузка (72,5° емк. нагрузка 0° ... 72,5° инд. нагрузка).
Коэффициент реактивной мощности
Диапазон измерения: 0,3 емк. нагрузка 1,0 ... 0,3 инд. нагрузка (72,5° емк. нагрузка 0° ... 72,5° инд. нагрузка).
Счетчик энергии (кВт*ч)
Диапазон измерения: 40 000 кВт*ч.
Функция Scope (осциллограф)
Временная ось, масштаб: 2,5 мс, 5 мс, 10 мс, 25 мс, 50 мс/деление.
Измерение тока:
Диапазон: 10 А/ 20 А/ 40 А/ 100 А; 200 А/ 400 А/ 1000 А/ 2000 А.
Измерение напряжения:
Диапазон: 4 В/ 10 В/ 20 В/ 40 В/ 100 В; 200 В/ 400 В/ 1000 В.
Функция измерения пусковых токов: все измерения для постоянного тока и в диапазоне частот от 15 Гц до 1 кГц.
Диапазон: 40, 400 и 2000 А.
Общие характеристики
Память: до 50 изображений экрана и более 150 000 значений отдельных измерений.
Питание: батарея 1,5 В щелочная типа АА MN 1500 или IEC LR6 x 6.
Время работы батареи: > 10 часов (при полной подсветке); > 12 часов (при уменьшенной подсветке).
Безопасность: IEC 61010-1 600 В кат. IV, 1000 В кат III (максимальное среднеквадратичное напряжение между входами 825 В) двойная или усиленная изоляция, степень загрязнения 2.
Степень защиты: IP40; согласно EN60529.
Рабочая температура: от 0 до +50 С°.
Дисплей: цветной трансмиссивный ЖК дисплей 320 x 240 пикселов (70 мм по диагонали) с двухуровневой подсветкой.
Цифровой выход: интерфейс USB для подключения к ПК.
Размеры (В x Ш x Г): 300 мм x 98 мм x 52 мм.
Вес: 0,82 кг.
Все характеристики
Технические характеристики Fluke 345
Измерение тока
Диапазон измерения: от 0 до 2000 А (для постоянного тока), до 1400 А (для среднеквадратичного переменного тока).
Гармоники: все измерения до 30-й гармоники (до 40-й гармоники в диапазоне частот от 15 Гц до 22 Гц; диапазон частот F0: от 15 Гц до 22 Гц и от 45 Гц до 65 Гц; среднеквадратичное значение переменного тока lacrms> 10 А.
Измерение напряжения
Диапазон: от 0 до 825 В.
Гармоники: все измерения до 30-й гармоники (до 40-й гармоники в диапазоне частот от 15 Гц до 22 Гц; диапазон частот F0: от 15 Гц до 22 Гц и от 45 Гц до 65 Гц; среднеквадратичное значение переменного напряжения Vacrms> 1 В.
Измерение мощности (однофазные и трехфазные системы)
Диапазон измерения: от 0 до 1650 кВт для постоянного тока или до 1200 кВт для переменного тока.
Измерение полной мощности (однофазные и трехфазные системы)
Диапазон измерения: от 0 до 1650 кВт для постоянного тока или до 1200 кВт для переменного тока.
Измерение реактивной мощности (однофазные и трехфазные системы)
Диапазон измерения: от 0 до 1250 кВт.
Коэффициент мощности (однофазные и трехфазные системы)
Диапазон измерения: 0,3 емк. нагрузка 1,0 ... 0,3 инд. нагрузка (72,5° емк. нагрузка 0° ... 72,5° инд. нагрузка).
Коэффициент реактивной мощности
Диапазон измерения: 0,3 емк. нагрузка 1,0 ... 0,3 инд. нагрузка (72,5° емк. нагрузка 0° ... 72,5° инд. нагрузка).
Счетчик энергии (кВт*ч)
Диапазон измерения: 40 000 кВт*ч.
Функция Scope (осциллограф)
Временная ось, масштаб: 2,5 мс, 5 мс, 10 мс, 25 мс, 50 мс/деление.
Измерение тока:
Диапазон: 10 А/ 20 А/ 40 А/ 100 А; 200 А/ 400 А/ 1000 А/ 2000 А.
Измерение напряжения:
Диапазон: 4 В/ 10 В/ 20 В/ 40 В/ 100 В; 200 В/ 400 В/ 1000 В.
Функция измерения пусковых токов: все измерения для постоянного тока и в диапазоне частот от 15 Гц до 1 кГц.
Диапазон: 40, 400 и 2000 А.
Общие характеристики
Память: до 50 изображений экрана и более 150 000 значений отдельных измерений.
Питание: батарея 1,5 В щелочная типа АА MN 1500 или IEC LR6 x 6.
Время работы батареи: > 10 часов (при полной подсветке); > 12 часов (при уменьшенной подсветке).
Безопасность: IEC 61010-1 600 В кат. IV, 1000 В кат III (максимальное среднеквадратичное напряжение между входами 825 В) двойная или усиленная изоляция, степень загрязнения 2.
Степень защиты: IP40; согласно EN60529.
Рабочая температура: от 0 до +50 С°.
Дисплей: цветной трансмиссивный ЖК дисплей 320 x 240 пикселов (70 мм по диагонали) с двухуровневой подсветкой.
Цифровой выход: интерфейс USB для подключения к ПК.
Размеры (В x Ш x Г): 300 мм x 98 мм x 52 мм.
Вес: 0,82 кг.
Все характеристики
Артикул товара: 2584181
Обзор особенностей
Особенности токовых клещей Флюк 345
- Измерение переменного и постоянного тока
Измерение истинных среднеквадратичных значений переменного тока до 1400 А и постоянного тока до 2000 А с помощью токоизмерительных клещей без разрыва цепи - Высший класс безопасности
Анализатор электроснабжения удовлетворяет требованиям класса безопасности 600 В CAT IV и может использоваться непосредственно на главном вводе - Номинальная точность в среде с высоким уровнем помех
Фильтр низких частот позволяет получить точные результаты с помощью токоизмерительных клещей даже при искажении формы сигнала на электронных нагрузках - Регистрация данных
Идентификация нерегулярных сбоев путем поминутной регистрации любых параметров качества электроэнергии, включая гармоники, в течение месяца - Проверка источников постоянного тока
Прямое измерение пульсаций (в %) на батареях и в системах постоянного тока - Обнаружение неисправностей, связанных с гармониками
Анализ и регистрация гармоник в цифровой или графической форме - Пусковой ток
Регистрация и анализ ложных срабатываний устройств защиты для периодов от 3 до 300 секунд - Простота в использовании
Удобная настройка анализатора электроснабжения с помощью цветного дисплея с подсветкой, отображающего осциллограммы сигналов и графики трендов - Изучение 3-фазных систем
Встроенная функция для исследования сбалансированных нагрузок - Построение графиков и создание отчетов
Возможность использования анализатора электроснабжения с программой Power Log, входящей в комплект поставки

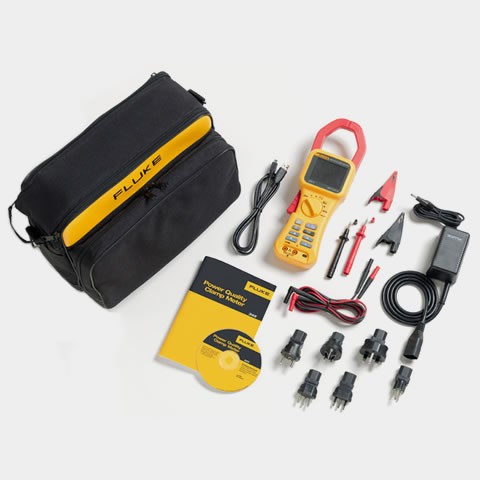

Комплектность поставки
1. Fluke 345 токовые клещи для измерения качества электроэнергии.
2. ПО Power Log.
3. Измерительные провода.
4. Зажимы типа "Крокодил".
5. Измерительные щупы.
6. Кабель USB.
7. Сетевой адаптер/ блок питания международного стандарта.
8. Мягкий футляр для переноски.
9. Инструкция в печатном варианте на английском языке.
10. Инструкция на CD многоязычная.
11. Упаковка.
Производитель
Fluke Страна производства или сборки: США Гарантийный срок: 24 мес. со дня продажи Дата размещения в каталоге: 14.08.2013 | ЗАО "Вива-Телеком" Официальный дистрибьютор по продаже продукции Fluke на территории Российской Федерации |
